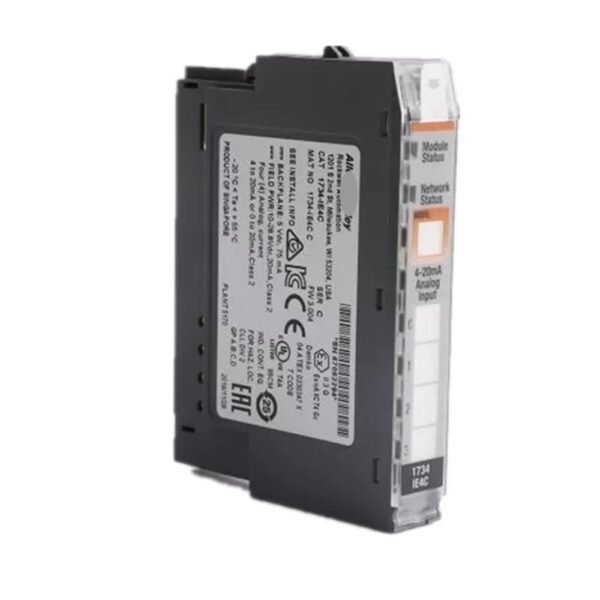

Módulo de Entrada Analógica de Corriente Allen-Bradley POINT I/O 1734-IE4C
El módulo 1734-IE4C de Allen-Bradley (desarrollado por Rockwell Automation) es una solución avanzada de entradas analógicas de corriente proyectada para integrarse a la perfección en el sistema modular distribuido POINT I/O. Perteneciente a la destacada serie Rockwell Automation 1734-IE4C POINT I O, este dispositivo permite a los ingenieros de automatización e integradores de sistemas conectar hasta 4 instrumentos de campo analógicos de manera centralizada o remota, optimizando significativamente la densidad de puntos por espacio de gabinete.
Gracias a su diseño modular ultracompacto con acoplamiento tipo Keyed Terminal Base, el módulo simplifica la instalación y el mantenimiento preventivo mediante la capacidad de inserción y extracción bajo tensión (RIUP, Removal and Insertion Under Power). Esto significa que es posible reemplazar una unidad en caso de servicio sin necesidad de desenergizar el resto del chasis o interrumpir la comunicación de la red industrial.
Adquisición de Datos de Alta Precisión para Control de Procesos
En plantas de procesamiento químico, tratamiento de aguas, manufactura discreta y sectores de bebidas y alimentos, la precisión de las mediciones es vital para asegurar el control en lazo cerrado. El modulo entradas analogicas corriente 4 canales Allen Bradley ha sido meticulosamente calibrado de fábrica para procesar señales estandarizadas de la industria:
- Rangos de Operación Configurables: Compatible con señales de corriente analógica de $0\text{ a }20\text{ mA}$ y de $4\text{ a }20\text{ mA}$, permitiendo una adaptación nativa a casi cualquier transmisor o sensor industrial.
- Conversión Analógica a Digital de 16 Bits: Ofrece una resolución efectiva de $16\text{ bits}$ (15 bits más signo) con una sensibilidad de $0.32\text{ }\mu\text{A/cnt}$, asegurando una lectura limpia y altamente detallada de las variables de proceso.
- Diagnósticos y Detección de Fallas: Incluye filtros digitales configurables por software y detección automática de circuito abierto (ruptura de lazo de corriente $4-20\text{ mA}$) e informe de sobre-rango o sub-rango, enviando alertas inmediatas al controlador principal (CompactLogix / ControlLogix).
- Indicación Visual LED de Estado: Dispone de indicadores LED dedicados en el panel frontal para supervisar el estado de salud del módulo (Module Status), el enlace con la red (Network Status) y el comportamiento diagnóstico de cada canal.
Especificaciones Técnicas Detalladas
Si te encuentras analizando la 1734 IE4C Allen Bradley ficha tecnica para validar las capacidades mecánicas y eléctricas frente a la hoja de datos de tu proyecto, a continuación se resumen los parámetros clave del equipo:
- Número de Canales: 4 entradas analógicas no aisladas entre sí (común compartido).
- Rango de Corriente de Entrada: $0\text{ a }20\text{ mA}$ / $4\text{ a }20\text{ mA}$.
- Resistencia de Entrada: $60\text{ }\Omega$ nominal.
- Consumo de Corriente en Bus POINTBus: $75\text{ mA}$ a $5\text{ V DC}$.
- Disipación Térmica: $0.6\text{ W}$ máx. a $28.8\text{ V DC}$.
- Aislamiento Galvánico: Aislamiento probado a $50\text{ V}$ continuos entre los canales de campo y el bus del sistema POINTBus.
- Bases de Terminales Compatibles: Se requiere el uso de bases de terminales de ensamblaje tipo 1734-TB, 1734-TBS, 1734-TOP o 1734-TOPS.
Tabla de Especificaciones del Producto
| Parámetro Técnico | Especificación de Fábrica |
|---|---|
| Modelo / Catálogo SKU | 1734-IE4C (Allen-Bradley / Rockwell Automation) |
| Familia de Producto | POINT I/O Distributed I/O System |
| Tipo de Señal de Entrada | Corriente Analógica ($0\dots20\text{ mA}$ / $4\dots20\text{ mA}$) |
| Cantidad de Entradas | 4 Canales Analógicos de Alta Densidad |
| Resolución de Convertidor A/D | 16 Bits ($0\dots21\text{ mA} \to 0\dots32767\text{ counts}$) |
| Ancho de Módulo | 12 mm (Diseño de perfil ultra delgado) |
| Montaje y Fijación | Riel DIN $35\text{ mm}$ mediante base de terminales POINT I/O |
| Temperatura de Operación | $-20^\circ\text{C}$ a $+55^\circ\text{C}$ (Grado de protección IP20) |
| Certificaciones de Industria | c-UL-us, CE, RCM, KC, ATEX Zone 2 / IECEx HazLoc Class I Div 2 |
Ventajas de Adquirir Allen-Bradley Original con Nosotros
Integrar un modulo de entrada analogica POINT I O 4 20mA original garantiza que las señales de tu proceso no sufran desviaciones, deriva térmica excesiva o ruidos electromagnéticos que afecten la calidad de producción. Al elegir nuestro catálogo, obtienes piezas 100% nuevas, selladas en empaque original de fábrica y respaldadas por la asesoría técnica de nuestro equipo experto en automatización industrial.
Si deseas cotizar proyectos de automatización o requieres entrega inmediata al mejor 1734-IE4C Allen Bradley precio, explora nuestras opciones de compra online o ponte en contacto directo con nuestro departamento comercial. Potencia el rendimiento de tus controladores Studio 5000 / Logix Designer con componentes de confianza.
