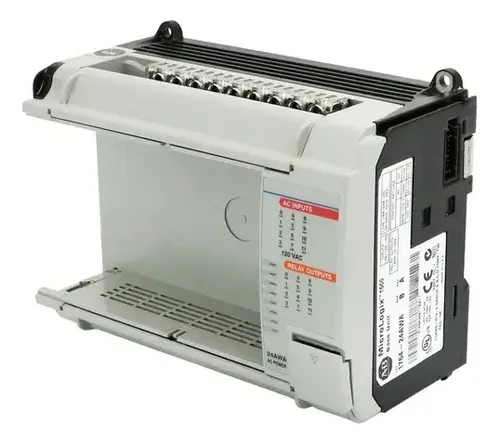

La unidad de base Allen Bradley 1764-24AWA pertenece a la familia de controladores lógicos programables MicroLogix 1500 de Rockwell Automation. Este módulo base aloja la fuente de alimentación, el bloque de terminales de E/S integradas y el zócalo de conexión para el módulo procesador (LRP o LSP).
Características principales:
-
Configuración de E/S integradas: Dispone de 12 entradas digitales de 120V CA y 12 salidas por relé (contactos aislados de libre potencial) para el accionamiento de cargas en CA o CC.
-
Alimentación integrada: Funciona con una fuente de alimentación interna que opera en un rango de 120V a 240V CA.
-
Arquitectura modular de dos piezas: Requiere la instalación de un módulo de procesamiento MicroLogix 1500 (1764-LSP o 1764-LRP) para la ejecución del programa de control.
-
Capacidad de expansión: Soporta la adición de módulos de expansión de E/S de la serie 1769 (Compact I/O) a través de un banco de expansión para mayor densidad de puntos analógicos o digitales.
