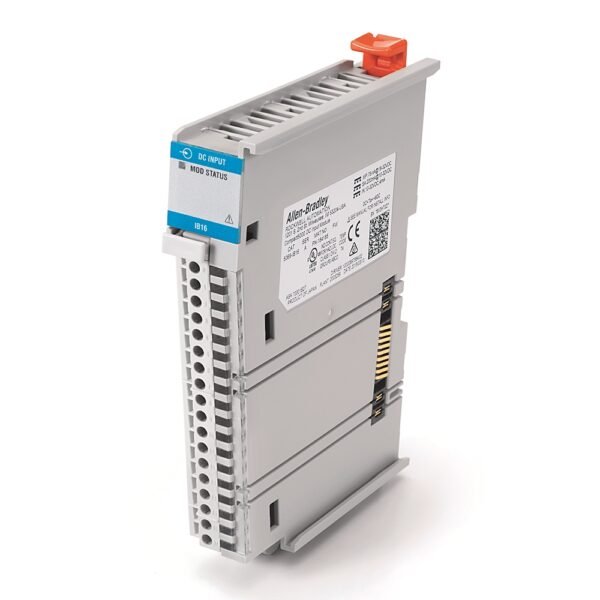

El 5069-IB16 es un módulo de entrada digital de alta densidad que proporciona 16 puntos de entrada. Está diseñado específicamente para entradas tipo “sinking” (sumidero/NPN), lo que significa que el dispositivo de campo conecta la señal de entrada a tierra (común/negativo) para activarse. Es una solución compacta y eficiente para la adquisición de señales digitales dentro del rango de 24 VCC en entornos industriales.
- Tipo de Módulo: Entrada digital (discreto).
- Canales: 16 puntos de entrada, organizados en un solo grupo de 16.
- Tipo de Entrada: “Sinking” (sumidero/NPN).
- Voltaje Nominal de Entrada: 24 V CC.
- Rango de Voltaje de Operación: Admite un rango de voltaje amplio, desde 10 V CC hasta 30 V CC.
- Compatibilidad: Se integra con los controladores CompactLogix 5380, GuardLogix 5380 y CompactLogix 5480.
- Conexión de cableado: Utiliza un bloque de terminales extraíble (RTB, no incluido) que se debe adquirir por separado (disponible en versiones de tornillo o abrazadera de resorte).
- Aislamiento: Ofrece un aislamiento básico continuo de 300 V para proteger el sistema de control.
- Consumo de energía: La disipación de potencia máxima es de 3.9 W.
- Dimensiones: El módulo es compacto, midiendo aproximadamente 138 mm (alto) x 22 mm (ancho) x 105 mm (profundo).
- Temperatura de operación: Funciona en un rango de temperatura de 0 °C a 60 °C (32 °F a 140 °F).
